输入端用齐纳安全栅

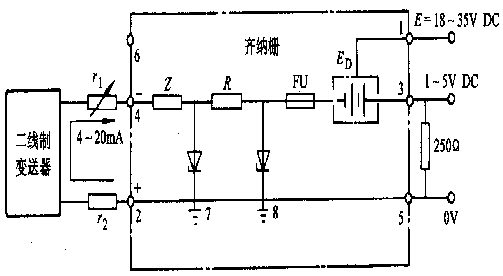

1）配二线制变送器齐纳安全栅
      其原理电路及系统组成如图所示。图中主要由两部分组成：
          ①齐纳栅，②变送器 安全栅工作原理
      齐纳栅包括： ①电子集成化浮动电源ED， ②齐纳二极管VD1、VD2，③电子变阻式限流电路Z，④快速熔断器FU。
      注意：只能用于变送器和电源共地的测量系统，一般是单独电源供电。

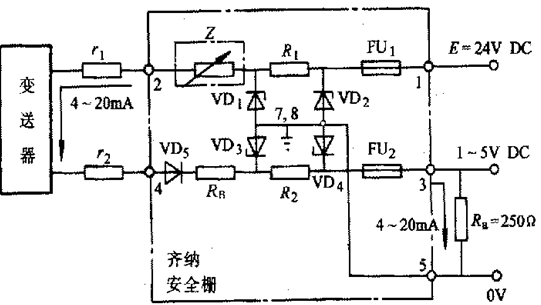

2）双通道保护的齐纳安全栅
        原理电路及变送器组成系统如图所示。其特点是变送器和电源E不共地，安全栅的安全侧两个端子1和3，任一个出现危险高电压，分别通过各自的齐纳二极管进行保护。变送器出现大电流由电子变阻式限流电路Z将电流限制在25mA以下。
