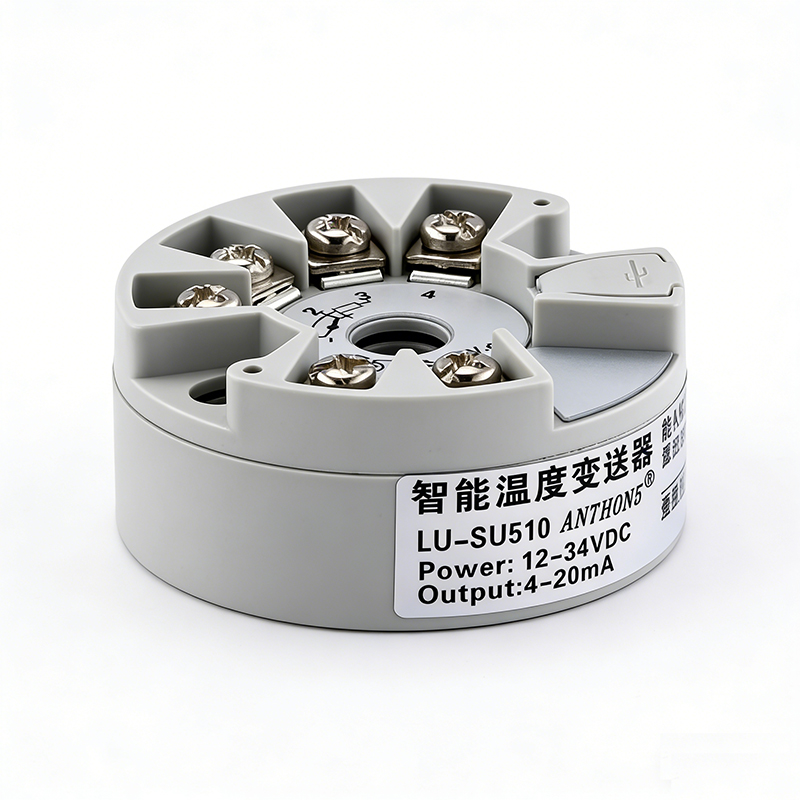

LU-S510 智能温度变送器（圆卡），用于热电阻（RTD）、热电偶（TC）信号输入，二线制 4~20mA 模拟变送输出，安装于传感器内部使用。

核心特性：

支持 8 种热电偶、2 种热电阻，可通过软件组态选择。

自定义温度量程范围，软件自由配置。

传感器故障（开 / 短路异常）时，超电流范围输出报警。



二、技术参数



输入参数

输入信号：热电阻（RTD）、热电偶（TC）

热电偶冷端补偿：可开关

冷端补偿范围：-25~+65℃

冷端补偿精度：±1℃



输出参数

输出信号：4~20mA

输出负载：RL⩽(Ue−9)/0.021

上下限溢出及开短路报警输出电流：IL=3.85mA，IH=21mA



供电范围：DC9~35V



其它参数

精度：默认 0.075 级，可定制 0.05 级（LU-SU510B）或 0.03 级（LU-SU510C），Cu50 默认 0.15 级

温漂：0.02% FS/℃

响应时间：1s 达到最终值 90%

使用温度：-25~+65℃

电磁兼容：符合 GB/T18268 工业设备应用要求（IEC 61326-1）



三、输入类型与精度

表格传感器型号类型测量范围精度热电阻（RTD）Pt100-200~850℃0.075%热电阻（RTD）Cu50-50~150℃0.15%热电偶（Tc）S-50~1768℃0.075%热电偶（Tc）R-50~1768℃0.075%热电偶（Tc）B250~1820℃0.075%热电偶（Tc）K-270~1372℃0.075%热电偶（Tc）N-200~1300℃0.075%热电偶（Tc）E-270~1000℃0.075%热电偶（Tc）J-210~1200℃0.075%热电偶（Tc）T-270~400℃0.075%

说明：

上述性能在环境温度 20℃±2℃的条件下测试。

热电偶测量时还需加上冷端误差，≤±1℃。
