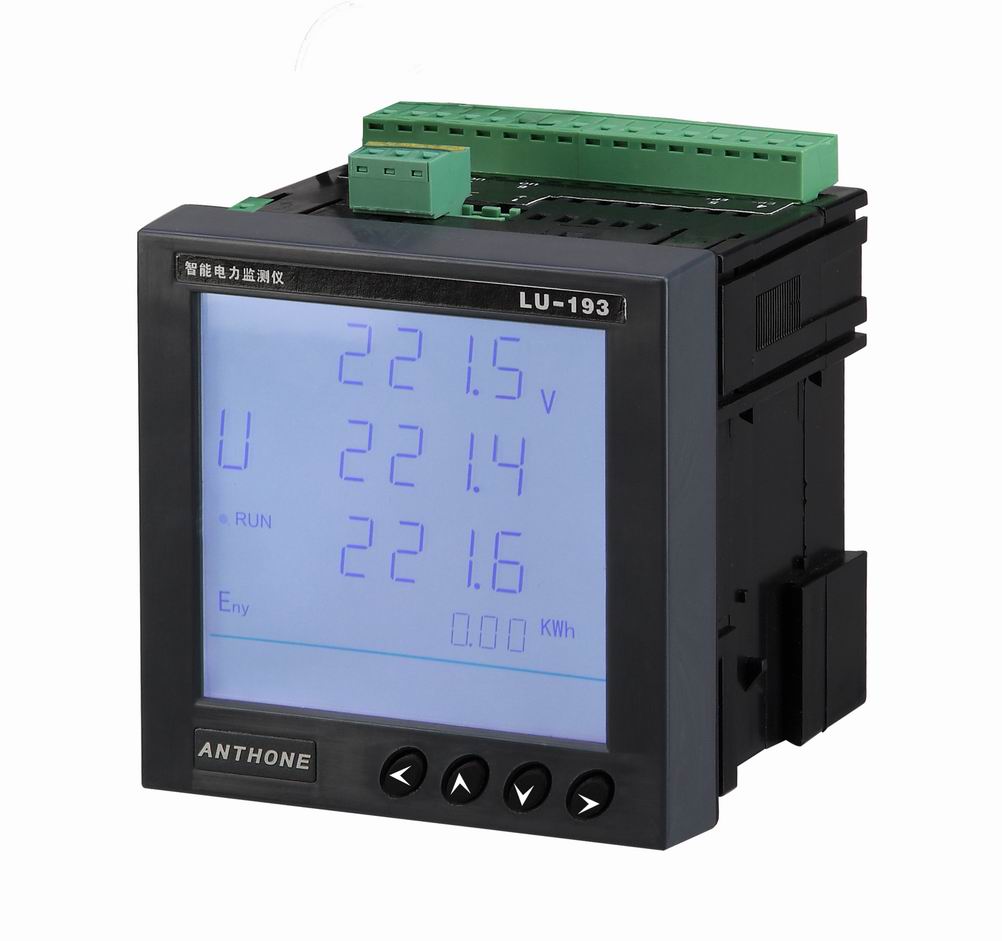

LU-193-ASNNN-SDWF电力监测仪


LU-193-ASNNN-SDWFLU-193系列智能电力监测仪,是一种具备多功能、高精度及高可靠性的智能电力监控装置,其强大的扩展功能模块可以替代多种仪表,如变送器、继电器和其它功能模块,具有较高性价比。作为一种先进的智能化、数字化的电网采集终端,LU-193系列电力监测仪可广泛应用于电力系统、工矿企业、公用设施、智能大厦等电力监控系统。


端子号

端子定义

端子号

脚位定义

端子1

仪表辅助电源接线端子

1

机壳地FG

3

辅助电源N

5

辅助电源L

端子2

电压信号输入及扩展电能脉冲接线端子

6

电能脉冲输出EP1-

8

电能脉冲输出EP1+

10

电能脉冲输出EP2-

12

电能脉冲输出EP2+

15

电压信号输入端U0

17

C相电压信号输入Uc

19

B相电压信号输入Ub

21

A相电压信号输入Ua

端子3



电流信号输入及扩展RS485接线端子

22

RS485通讯接线B

23

RS485通讯地

24

RS485通讯接线A

28

C相电流输出端I3

29

C相电流输入端I3*

31

B相电流输出端I2

32

B相电流输入端I2*

34

A相电流输出端I1

35

A相电流输入端I1*

二.技术指标

2.1  基本技术参数

LU193基本技术参数如下表:

项目

技术指标

测试准确度

电压:0.2          电流:0.2

有功功率:0.5      无功功率:0.5

视在功率:0.5      功率因数:0.5

有功电能:0.5        无功电能:1

频率0.1

谐波测量

231次电压、电流谐波分量

接线方式

三相四线;三相三线;一相两线。

频率范围

4565Hz

输入信号额定值

电压:420V        电流:5A

吸收功耗

电压:<0.6VA(420V)   电流:<0.1VA

过载能力

电压:750V连续;1000V 10秒;1200V 3

电流:2倍额定连续;1倍额定30秒;25倍额定2秒;50倍额定1

辅助电源

AC85265V  4565Hz

DC100330V

功耗

2W,4VA

工作条件

温度:-10~+50℃;湿度:2095%(无凝露)

储藏条件

温度:-25~+75℃;湿度:2095%(无凝露)

外形尺寸

基本型:96mm×96mm×88mm

带扩展模块:96mm×96mm×108mm

开孔尺寸

方形:92mm×92mm

圆形:直径d=100mm

单机净重

0.8 kg





售后技术客服 售前产品咨询1 售前产品咨询2


应用范围

广泛应用于电力、邮电、石化、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及高度系统。
