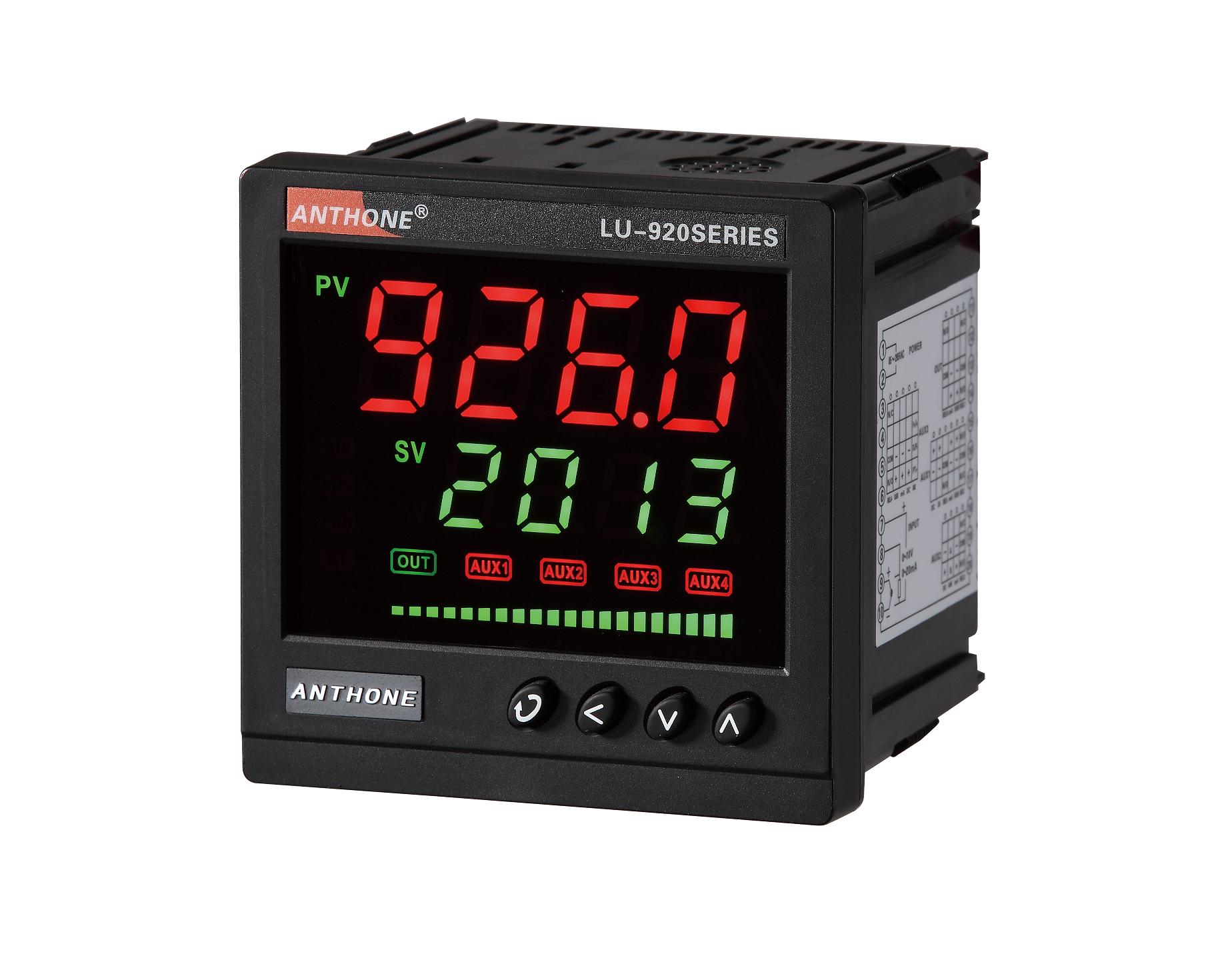

LU-922M 记忆型位式调节仪

一概述
LU-922M 记忆型位式调节仪是一种采用全新设计理念的高性能、高可靠性智能型工业调节仪表。专为轻
工机械、烘箱、试验设备、制冷/制热设备等温度、流量、压力、液位等调节控制而设计。广泛应用于化工、陶瓷、冶金、石化、热处理等行业。
主要特点:
采用先进的ARM 处理器,处理速度快,接口部件简单,可靠性稳定性强。
包含了各种常用分度号的热电偶、热电阻、标准电压、标准电流等信号,快速准确的非线性校正算法,
保证了数字化采样的精度。
独有的控制过程记忆功能,可设置1024 点的控制过程记忆数据,记忆模式包括PV、PV+MV 记忆两种。
记忆间隔1~60 秒可调。用户可通过一键操作快速浏览,记忆数据根据浏览时间要求自动刷新。此功能可快速分析控制效果,便于控制维护。
丰富的报警输出,4 组报警寄存器自由组合,自由定义到任意物理输出接口。可实现阀值报警、偏差报警等
双排4 位数码管加20 线光柱显示,人机交互操作,简单易用。
即插即用模块化结构,丰富的输出规格,适用于各种应用需要。
采用标准MODBUS 通讯协议,通用性强,可靠性高
抗干扰性能强,通过工业三级电磁兼容测试要求。
二主要技术指标
*  输入规格及量程范围:
热电偶:S(-50~1768)、R(-50~1768)、B(250~1820)、K(-200~1372)、N(-200~1300)、
E(-200~1000)、J(-200~1200)、T(-200~400)
热电阻:PT100(-200~800)、Cu50(-50~150)、Cu100(-50~150)、
标准毫伏信号:自定义0~100mV
标准电阻信号:自定义0~500 欧姆
标准电压信号:0~10V、0~5V、1~5V、自定义0~10V
标准电流信号:4~20mA、0~10mA、自定义0~20mA
*  测量精度:0.2 级(±0.2%FS±1 个字)
*  冷端补偿:±1℃ *  采样分辨率:1℃或0.1℃
*  采样周期:0.5 秒*  断偶断阻超量程检测,显示5b
*  控制方式:位式控制
*  输出方式:SSr 固态继电器触发输出(15VDC/30mA)、可控硅过零触发输出
rELA 继电器触点常开输出(250VAC/3A)
*  报警功能:4 组报警寄存器,自由对应到各输出位置
9 种报警方式选择(单边回差上限报警、单边回差下限报警、双边回差的上限报警、双边
回差的下限报警、正偏差报警、负偏差报警、正负偏差外报警、正负偏
差内报警、故障报警)
*  电源电压:85~265VAC *  整机功耗:小于4W
*  使用环境:温度-10~+60℃,湿度0~80RH%
三输出接口模块
G1 固态继电器驱动电压输出模块(DC15V/30mA)
I5 光电隔离的模拟量电流输出模块
U5 光电隔离的模拟量电压输出模块
J5 继电器触点输出模块(250VAC/3A,常开)
J6 继电器触点输出模块(250VAC/0.8A,常开)
J7 双继电器触点输出模块(250VAC/0.8A,常开)
J8 继电器触点输出模块(250VAC/3A,常开+常闭)
J9 继电器触点输出模块(250VAC/0.8A,常开+常闭)
S2 光电隔离RS232 通讯模块
S4 光电隔离RS485 通讯模块
V6 隔离的12V/50mA 馈电输出模块
V7 隔离的24V/50mA 馈电输出模块
