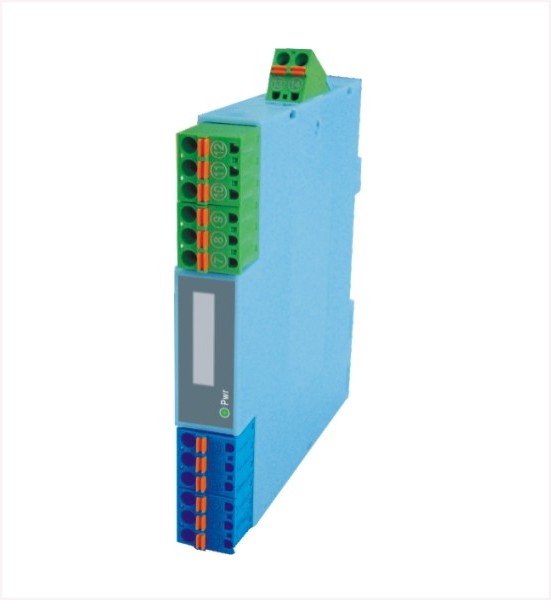

LU-AK22开关量输入隔离安全栅(二入二出)


一、概述

●LU-AK22安全栅接收来自危险区域的开关接点或接近传感器信号, 通过安全栅隔离,  以继电器触点(电平信号或晶体管) 输出方式传送至安全区的控制系统或其它组合仪表。

●该隔离安全栅采用独立的直流电源供电, 供电电源-输入-输出之间隔离。

二、技术指标

● 输入参数(危险区信号)

◆输入类型:

无源输入为纯开关接点; NAMUR 型符合DIN19234标准的接近传感器。

          有源信号:输入信号 > 2.1mA时,表示为“开”(ON)

          输入信号 < 1.2mA时,表示为“关”(OFF)

开路电压:8V±0.5V      短路电流:约 4mA

开关阀值:约 1.55mA     回滞: 0.2~0.4 mA

●输出参数(安全区信号)

◆输出类型:

A.  继电器触点: 单刀转换继电器

    触点特性:24VDC,2A ; 负载类型:电阻性负载; 响应时间:≤10ms

B.  电平信号:高电平 4.5V ~ 5.5V ; 低电平 ≤0.5V ; 高电平驱动能力≤20mA

C. 晶体管:外部供电电压 ≤40V;        驱动输出电流≤40mA

   晶体管集电极输出    高电平: VCC; 低电平: ≤2.5V

   晶体管发射极输出    高电平: VCC -2.5V; 低电平:≤ 0.5V

● 本质安全参数

防爆标志: [Exia] ⅡC

  高允许电压Um:250V

  高开路电压Uo:11V

大短路电流Io:15mA

大外部电感Lo:10mH

大外部电容Co:1.4μF

环境参数

供 电 电 源:DC24V±10%

电流消耗(24VDC供电时):<50mA

电源显示灯:绿色LED 、电源供电时亮灯

输出显示灯:黄色LED,触点状态指示,OUT1为路输出指示,OUT2为第二路输出指示

“OUT”灯亮:指示触点处于闭合状态下

“OUT”灯亮:指示触点处于断开状态下

使用温度范围:-20~ +60℃

使用湿度范围:0 ~ 95%RH (无冷凝)

● 综合技术参数

标准精度:±0.1%

温度漂移:±0.015%/℃

响应时间:≤10mS

绝缘电阻:输入-输出-电源间2.5KV,1min,50HZ

隔离强度:输入-输出-电源间≥100MΩ/500VDC

上电稳定时间:≤3s
