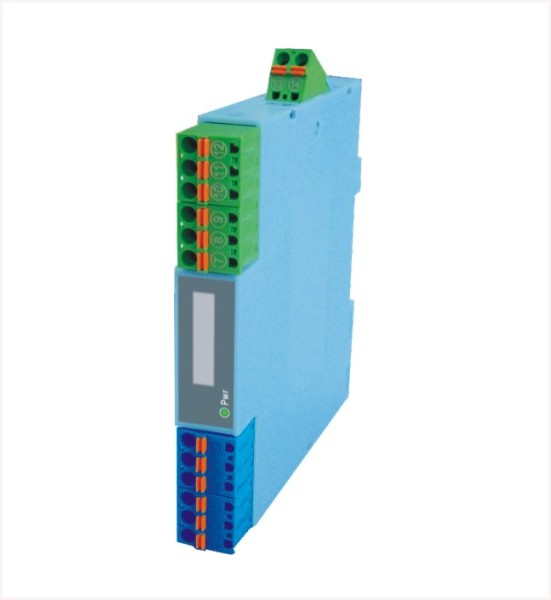

LU-B22操作端(信号输出)隔离安全栅(二入二出)


一、概述

● LU-B22安全栅可连接两个独立的小于20mA或小于10V的直流信号。

● 将直流信号转换成隔离的标准过程信号,并且限制危险能量从本安端子窜入到危险场所。

● 两个独立的输入、输出通道,每一通道的“输入—输出—电源”三者磁隔离。

二、技术参数

●输入参数(安全区信号)

■输入电流时  输入范围:4~20mA

输入电阻:内置输入电阻器50Ω

■输入电压时  输入范围:1~5V、0~5V、0~10V

输入电阻:≥500KΩ

●输出参数(危险区信号)

■输出电流时  输出范围:4~20mA

允许负载:≤750Ω

■输出电压时  输出范围:1~5V

输出阻抗:≤500KΩ

●本质安全参数

防爆标志:       [Exia]ⅡC

高电压Um:    250V

高输出电压Uo: 28V

大输出电流Io: 93mA

大外部电感Lo:2.4mH

大外部电容Co:0.05µF

● 环境参数

供 电 电 源:20-30VDC

纹波系数10%P-P 以下约1W

电源显示灯:绿色LED 、电源供电时亮灯

使用温度范围:-20~ +60℃

使用湿度范围:0 ~ 95%RH (无冷凝)

● 综合技术参数

标准精度:±0.1%

温度漂移:±0.015%/℃

响应时间:≤10mS

绝缘电阻:输入-输出-电源间2.5KV,1min,50HZ

隔离强度:输入-输出-电源间≥100MΩ/500VDC

负载电阻变化的影响:±0.1%/250Ω(电流输出时)

                   ±0.1%(电压输出时)

上电稳定时间:≤3s
