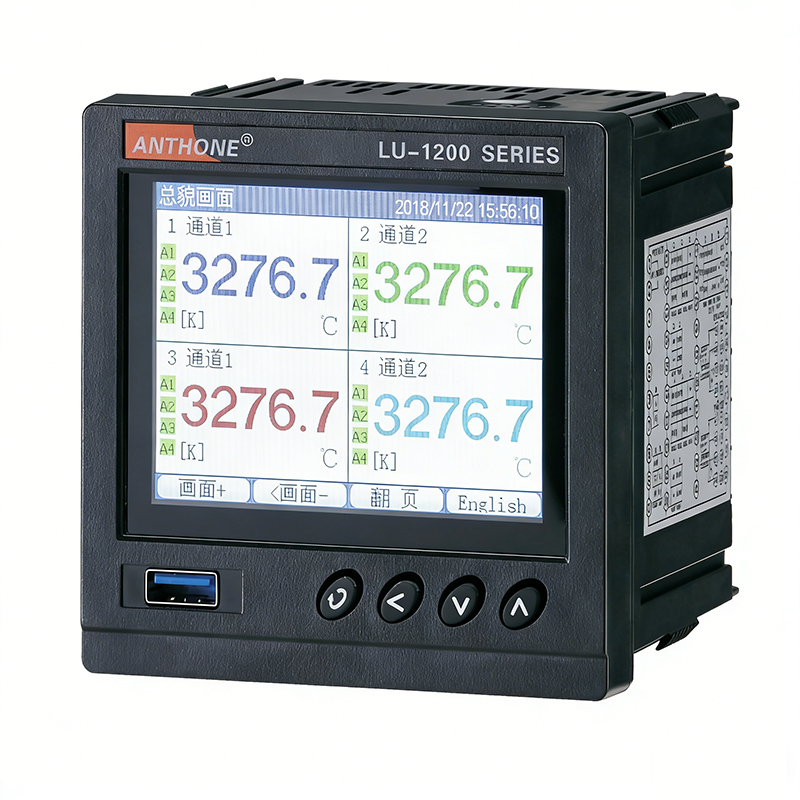

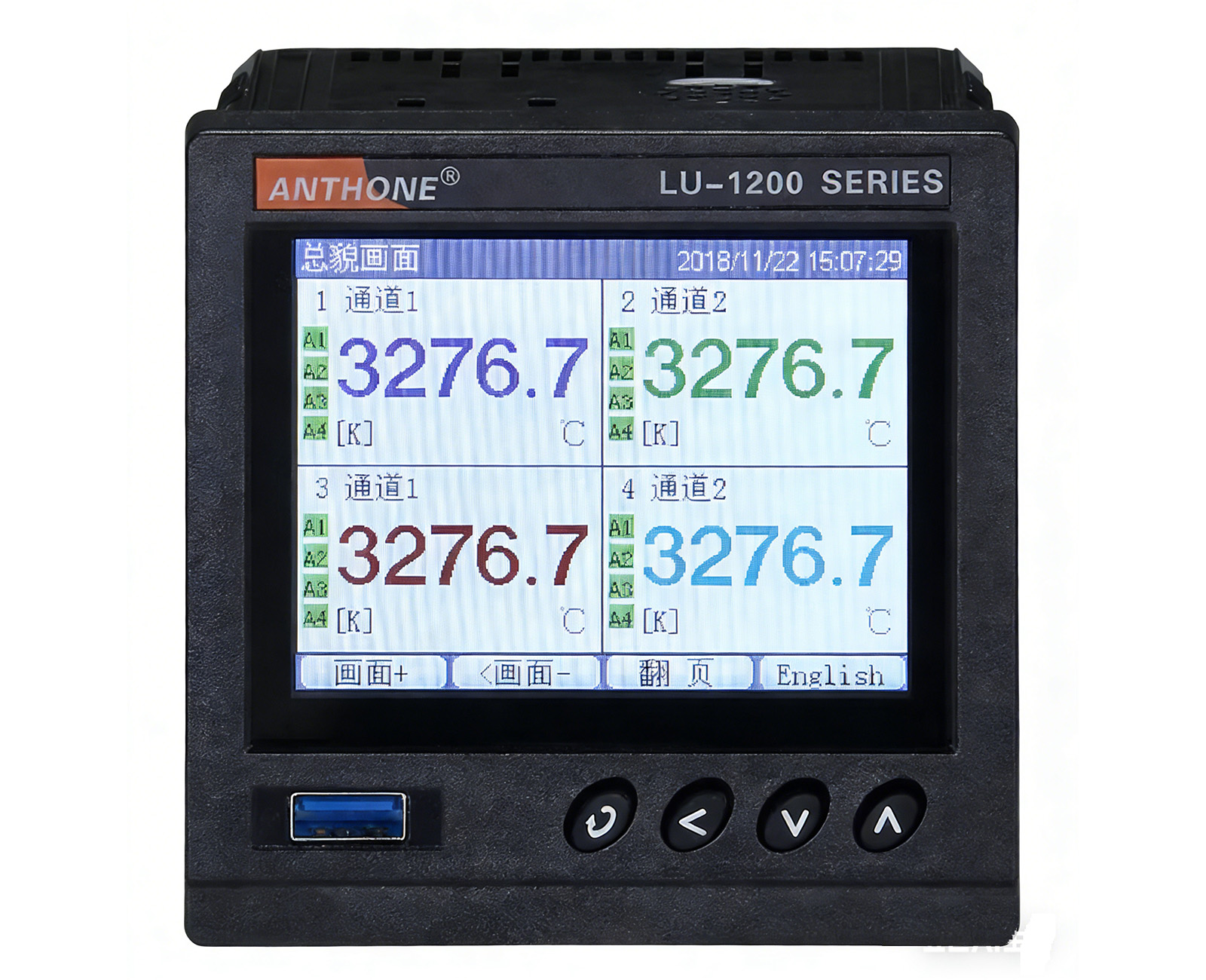

LU-R1200 系列智能无纸记录仪集记录与控制于一身，具有全切换万能输入：热电偶、热电阻、标准电压和标准电流等信号；输出控制方式有 PID 控制、位式控制、自整定控制和手动控制等。LU-R1200 可以接入 1 至 2 路 PID 控制或 1 至 4 路信号输入，每个控制板有独立的信号输入、主输出和报警输出，输入与输出完全隔离。可编程 PID 控制，程序控制曲线最多可达 100 段。可提供馈电输出。
具有灵活的数据存储模式：记录仪内部共有 64M 存储空间，每一通道都有独立可调的记录间隔 (1-3600 秒); 用户可根据需要选择通道和记录间隔进行数据存储。大容量 FLASH 闪存芯片存储历史数据，掉电保存，内部存储时间可达 191 天至 1882 年。采用 USB 接口技术，可直接将数据转存到 U 盘，使记录时间更长。
通过 RS232 通讯接口与便携计算机、掌上电脑 (PAD) 连接，直接上传仪表的实时 / 历史数据，可通过上位机数据管理软件或 U 盘工具软件，对数据进行分析、存档、打印等处理；也可通过 RS485 或 LAN (以太网) 通讯接口，与组态王、MCGS 等专业组态实时监控系统。
具有强大的显示功能：总貌画面显示、特大画面显示、棒图画面显示、实时曲线显示、历史曲线画面显示、报警画面显示、系统组态画面显示、通道组态画面显示、打印设置画面显示等，曲线画面均有缩放功能，并提供智能化历史趋势全自动回放功能，具有时间和幅度缩放功能，查找报警点极为方便，同时提供定位查寻功能，可直接查询某年、月、日、时、分、秒的数据，方便快捷；具有位号显示功能，可对通道进行命名，并可由用户自定义。
采用模块化设计，组配更加灵活，不同采集板可以同时使用，输入与输出之间的电气完全隔离，最大限度地减少了电源幅射对采集板及主板的干扰，大大提高仪表的可靠性。人性化的人机界面，各个画面均有操作提示，使用户不需特别培训就可以方便地操作和使用仪表。同时具有中英双语显示界面。
系统工作参数
采集周期：0.5 秒基本误差:±0.2% F.S工程量实时显示精度:±0.2% F.S曲线显示精度:±0.2% F.S追忆精度:±0.2% F.S棒状图:±0.2% F.S开关电源：85-264VAC，12W，50Hz±1Hz; 或 24VDC
测量输入信号参数
LU-R1200A 型过程控制无纸记录仪允许多种类型的信号直接输入。输入信号的种类包括: 0~10mADC，4~20mADC，0~5VDC，1~5VDC，热电偶 (B、E、J、K、S、T、Wre325、N)，热电阻 (Pt100、Cu50、Cu100) 等。
各信号类型如下:
表格类型量程 / 规格II 型0~10mADC, 0~5VDCIII 型4~20mADC, 1~5VDCK 型热电偶0°C~1300°CS 型热电偶0°C~1700°CB 型热电偶0°C~1800°CT 型热电偶-200°C~400°CE 型热电偶-200°C~1000°CJ 型热电偶0°C~800°CWre325 型热电偶0°C~2300°CN 型热电偶0°C~1300°CPt100-200°C~600°CCu50-50°C~150°CCu100-50°C~150°C
流量信号类型：大于 2V 脉冲，频率 0-6.5KHz，0-10mADC，4-20mADC压力信号类型：0-10mADC，4-20mADC输入阻抗:电流：250Ω;电压：650KΩ;热电阻，要求三线电阻平衡；引线电阻
输入通道:1 通道～16 通道，允许各通道为不同类型信号输入。热电偶冷端补偿误差:±1℃
输出信号参数
1 输出方式:0-10mADC 电流 RL<1000Ω，可扩展至 2000Ω0-20mADC 电流 RL<500Ω，可扩展至 1000Ω0-22mADC 自定义电流 (软件自由设定);固态继电器触发 (12V/50mADC);继电器开关量；可控硅过零触发输出 (单相、三相);24V 配电: 电流
2 输出接口模块I5 光电隔离的模拟量电流输出模块 (921 只能选变送功能);U5 光电隔离的模拟量电压输出模块，变送精度 0.2% F.S (921 只能选变送功能);G1 固态继电器驱动电压输出模块 (DC15V/30mA)(921 没有);T5 光电隔离的单路可控硅过零触发模块 (触发一个 800A 以下双向或两个单向反并联可控硅)(921 没有);T6 光电隔离的两路可控硅过零触发模块 (触发一个 800A 以下双向或两个单向反并联可控硅)(921 没有);J5 继电器触点输出模块 (250VAC/3A 常开);J6 继电器触点输出模块 (250VAC/0.8A 常开);J7 双继电器触点输出模块 (250VAC/0.8A 常开);J8 继电器触点输出模块 (250VAC/3A 常开 + 常闭);J9 继电器触点输出模块 (250VAC/0.8A 常开 + 常闭);S2 光电隔离 RS232 通讯模块S4 光电隔离 RS485 通讯模块V6 隔离的 12V/50mADC 馈电输出模块；V7 隔离的 24V/50mADC 馈电输出模块；C8 光电隔离的单相可控硅数控移相触发模块 (921 没有)。
