一、概述

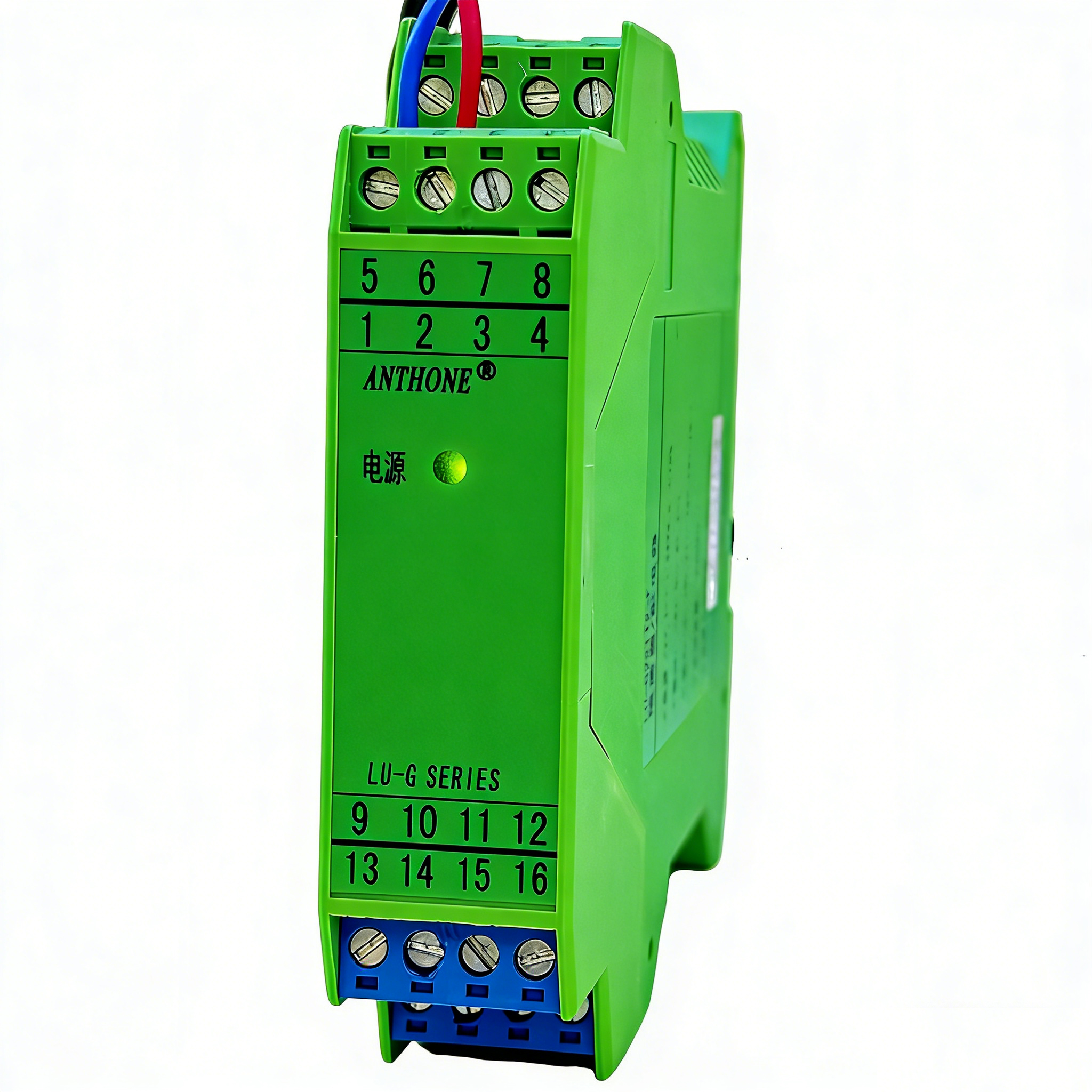

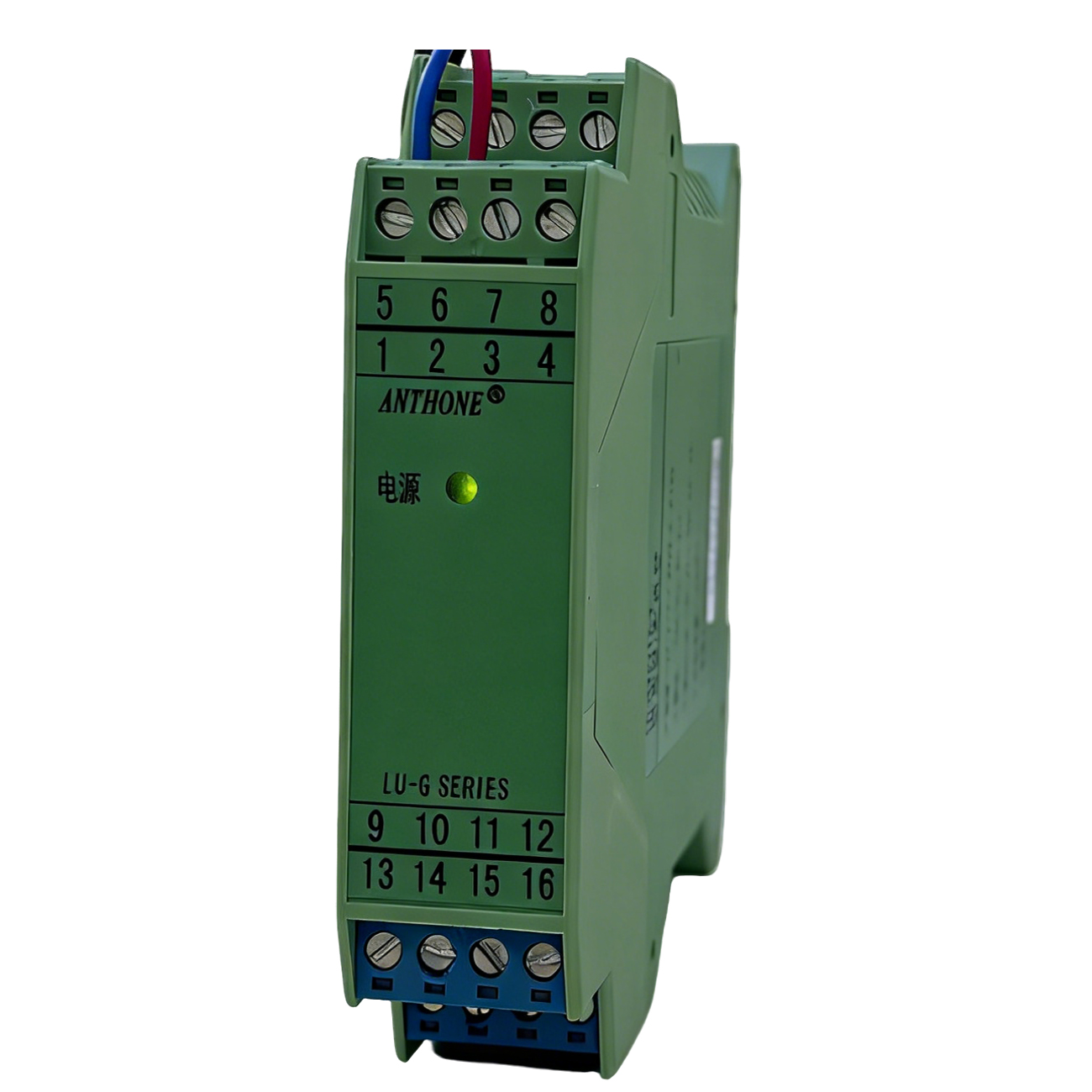

LU-GSR 智能型热电偶温度变送器是自动化控制中用于工业信号变送、转换隔离、传输、运算的仪表，可与各类工业传感器配合采集信号，经隔离后传输，满足本地监视、远程数据采集需求。
广泛应用于半导体、光伏、新能源、机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换，以及 PLC\DCS 等工业测控系统，用于完善和补充系统模拟 I/O 插件功能，提升系统适用性和现场可靠度。
二、技术参数
（一）输入参数（自动冷端补偿）
| 分度号 |
测量范围 (℃) |
最小量程 (℃) |
| K |
0-1300 |
120 |
| E |
0-1000 |
80 |
| S |
0-1600 |
580 |
| B |
400-1800 |
1000 |
| R |
0-1600 |
850 |
| T |
-200-400 |
120 |
| N |
0-1200 |
180 |
| J |
0-800 |
100 |
（二）输出参数
- 输出电流时：0 (4)-20mA，负载≤500Ω；0-10mA，负载≤1KΩ
- 输出电压时：0 (1)-5V，负载≥1MΩ；0 (1)-10V，负载≥2MΩ；0 (1)-5V 输出时内部电阻 250Ω
（三）环境参数
- 供电电源：20-35VDC
- 电流损耗：≤84mA（24V，500Ω 负载）
- 使用温度范围：-20~+60℃
- 使用湿度范围：0~90% RH（无冷凝）
（四）综合技术参数
- 标准精度：≤0.2%
- 温度系数：≤0.01%/℃
- 响应时间：0.5S（0￫90%）
- 电源电压变动的影响：±0.1%/ 允许电压范围
- 绝缘电阻：输入 — 输出 — 电源之间，100MΩ 以上 / DC 500V
- 隔离强度：输入 - 输出 - 电源 - 接地之间，DC 1500V 1 分钟（直流电源）、AC 1500V 1 分钟（交流电源）
- 负载电阻变化的影响：±0.1%/250Ω
- 上电稳定时间：≤3s
三、选型说明
基础型号分类
- LU-GSR11××××：一入一出
- LU-GSR12×××××：一入二出
- LU-GSR22×××××：二入二出
