一、概述

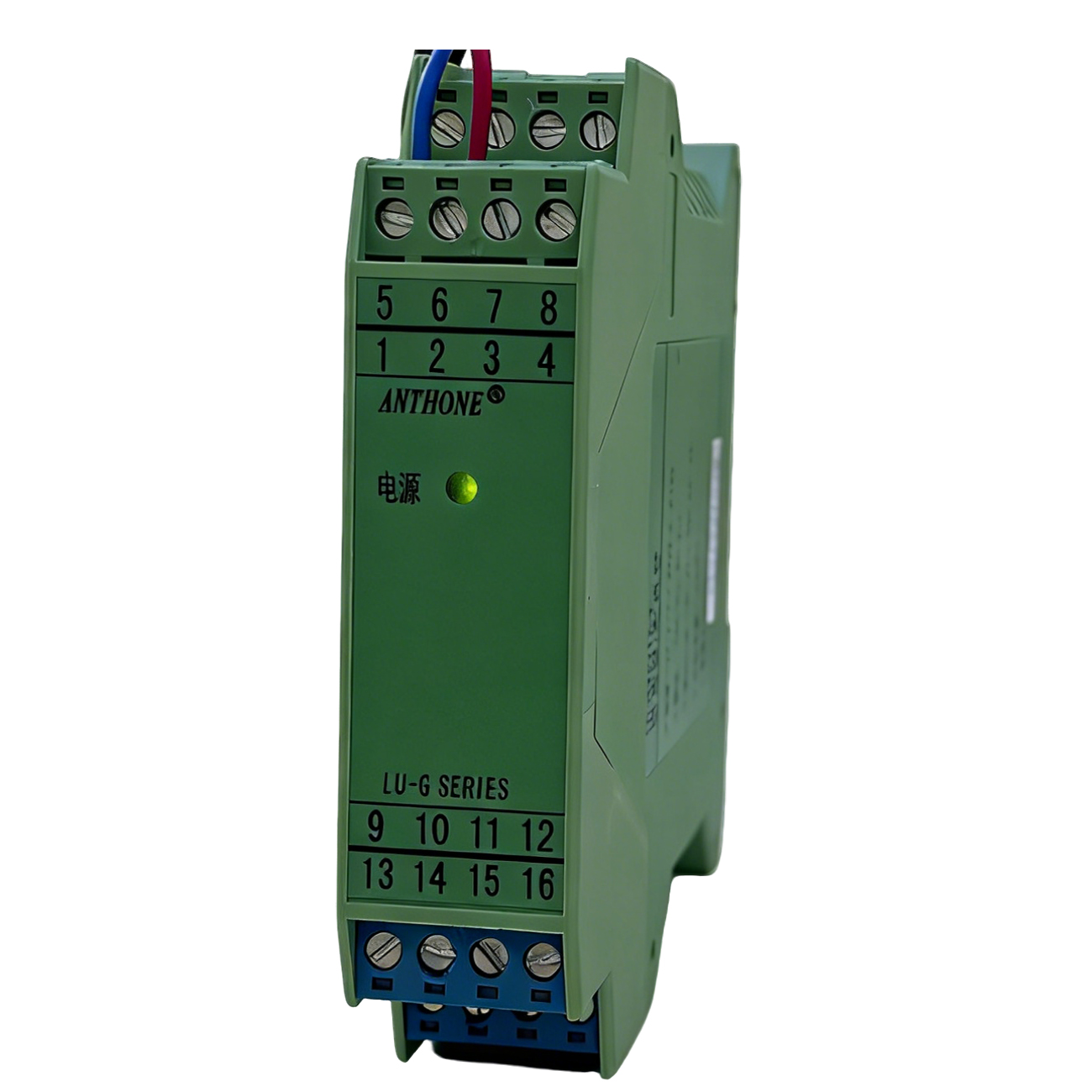

LU-GSZ 智能型热电阻温度变送器是自动化控制中用于工业信号变送、转换隔离、传输、运算的仪表，可与各类工业传感器配合采集信号，经隔离后传输，满足本地监视、远程数据采集需求。
广泛应用于半导体、光伏、新能源、机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换，以及 PLC\DCS 等工业测控系统，用于完善和补充系统模拟 I/O 插件功能，提升系统适用性和现场可靠度。
二、技术参数
（一）输入参数
| 分度号 |
测量范围 (℃) |
最小量程 (℃) |
| Cu50 |
-50-150 |
50 |
| Cu100 |
-50-150 |
50 |
| Pt10 |
-200-600 |
200 |
| Pt100 |
-200-800 |
50 |
（二）输出参数
- 输出电流时：4-20mA（占用隔离器电源），允许负载≤500Ω
- 输出电压时：1-5V，允许负载≥10KΩ
（三）环境参数
- 供电电源：DC24V±10%，纹波系数 10% P-P 以下，功耗约 2W
- 使用温度范围：-5~+55℃
- 使用湿度范围：0~90% RH（无冷凝）
- 电源显示：红色 LED 灯，供电时常亮
（四）性能指标（相对于满量程）
- 标准精度：±0.3%
- 温度系数：±0.015%/℃
- 响应时间：≤0.5S（0→90%）
- 电源电压变动的影响：±0.1%/ 允许电压范围
- 绝缘电阻：输入 — 输出 — 电源之间，100MΩ 以上 / DC 500V
- 隔离强度：输入 - 输出 - 电源 - 接地之间，DC 1500V 1 分钟（直流电源）、AC 1500V 1 分钟（交流电源）
- 负载电阻变化的影响：±0.1%/250Ω
- 上电稳定时间：≤3s
三、选型说明
基础型号分类
- LU-GSZ11×××：一入一出
- LU-GSZ12×××××：一入二出
- LU-GSZ22×××××：二入二出
