一、概述

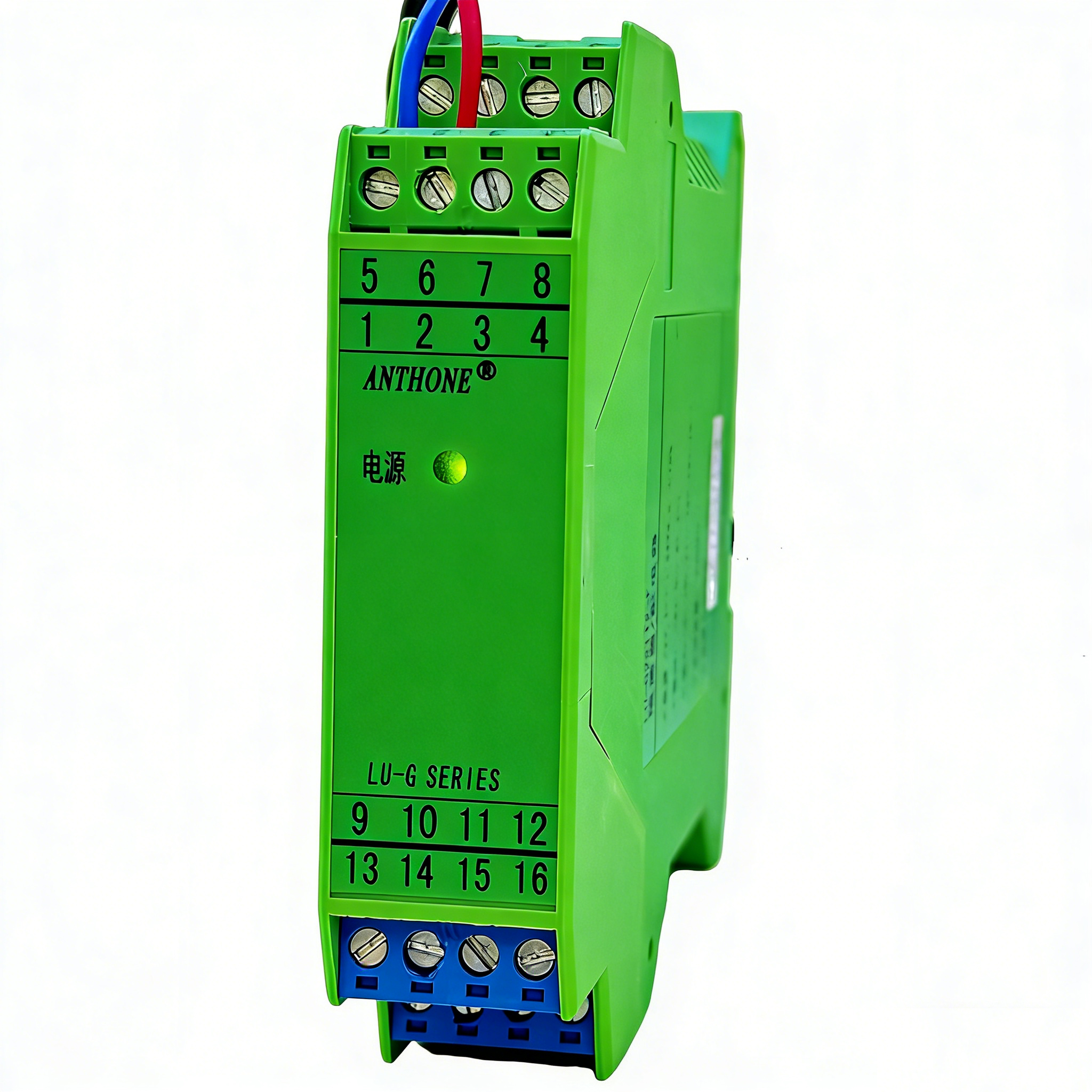

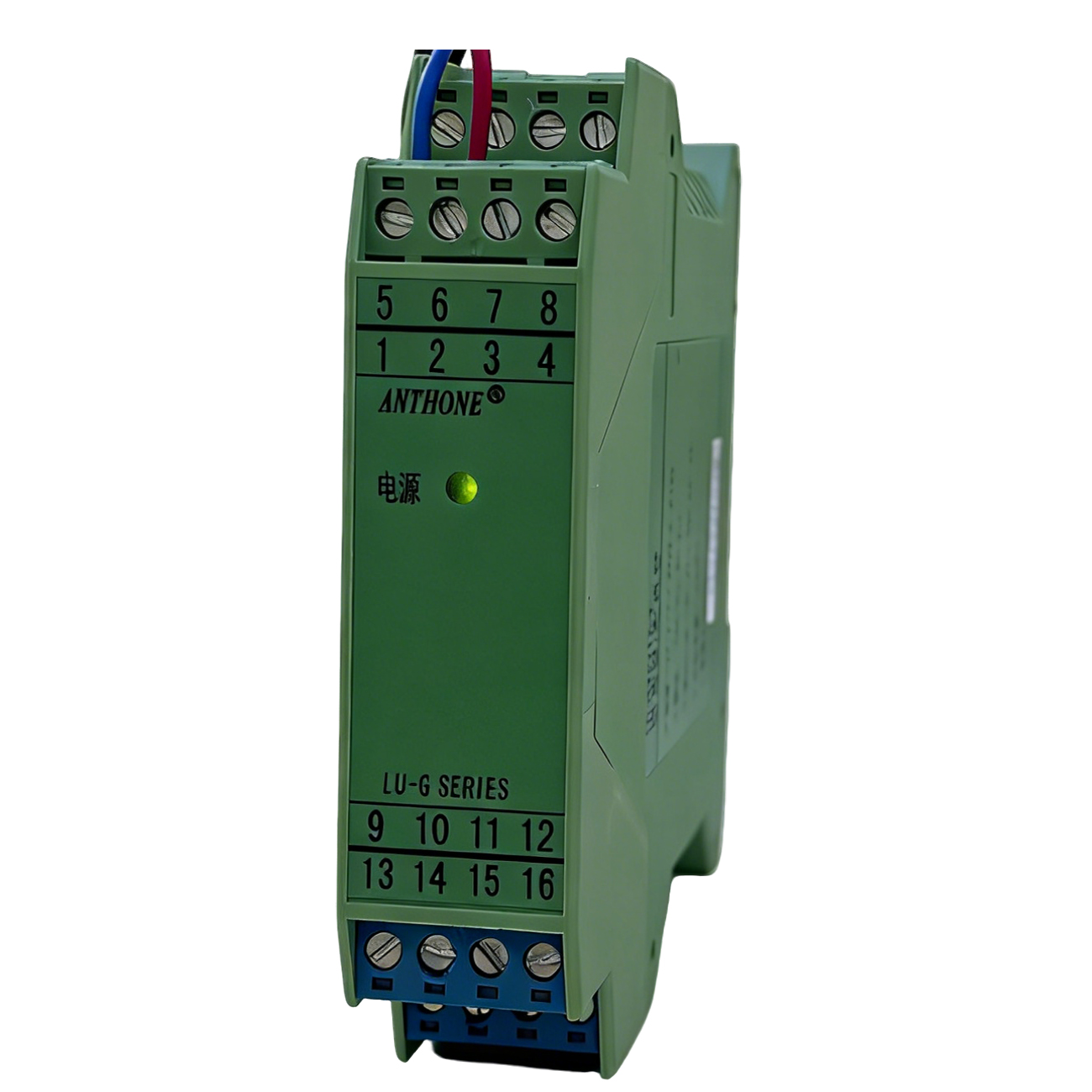

LU-GS系列智能型温度变送器是自动化控制中用于工业信号变送、转换隔离、传输、运算的仪表，可与各类工业传感器配合采集信号，经隔离后传输，满足本地监视、远程数据采集需求。
广泛应用于半导体、光伏、新能源、机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换，以及 PLC\DCS 等工业测控系统，用于完善和补充系统模拟 I/O 插件功能，提升系统适用性和现场可靠度。
二、核心技术参数
- 精度：≤0.2% FS（可定制 0.1% FS）
- 温漂：≤0.01% FS/℃
- 使用温度：-20~+60℃
- 输入电阻：电流型≤250Ω；电压型≥680KΩ
- 响应时间：0.5s（0→90%）
- 上电稳定时间：≤3s
- 输出负载能力
- 电流：0 (4)~20mA≤500Ω；0~10mA≤1KΩ
- 电压：0 (1)~5V≥1MΩ；0 (2)~10V≥2MΩ
- 电压输出内部电阻：250Ω（0 (1)~5V）
- 绝缘电阻：≥100MΩ
- 绝缘强度：1500VAC，耐受 1 分钟
三、供电电源
- 供电类型：20~35V DC 直流电压
- 电流损耗：≤125mA（24V，500Ω 负载）
- 电源指示：红色 Power 指示灯，供电时常亮
四、外形尺寸
整体尺寸：113.5×100.0×22.5 (mm)，配套导轨槽等安装结构尺寸（含 4-R3、6-Φ3 等工艺尺寸）。
五、选型说明
基础型号分类
- LU-GS11×××××：一入一出
- LU-GS12×××××：一入二出
- LU-GS22×××××：二入二出
各位置代号含义
| 位置 / 类别 |
代号 |
对应含义 |
| 第一路输入信号 |
1 |
4-20mA |
| |
2 |
4-20mA (配电) |
| |
3 |
1-5V |
| |
4 |
0-10mA |
| |
5 |
0-20mA |
| |
6 |
0-5V |
| |
9 |
其它输入类型 |
| 第一路输出信号 |
1 |
4-20mA |
| |
2 |
4-20mA (外供 24V) |
